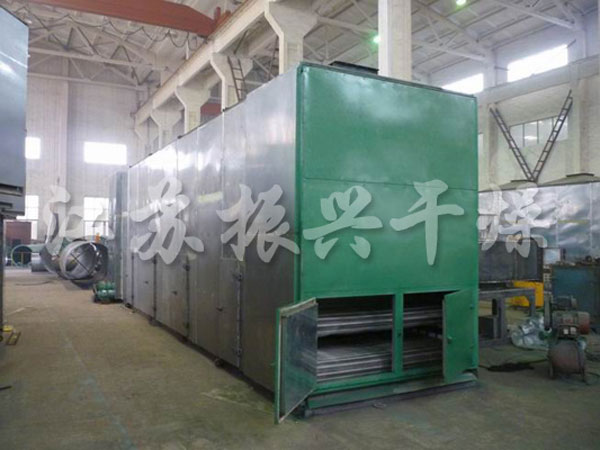

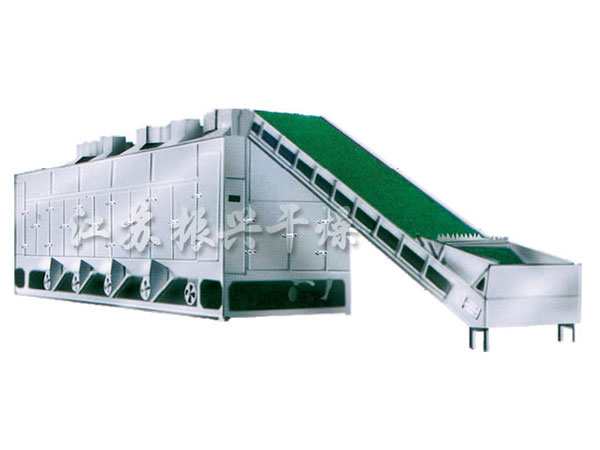

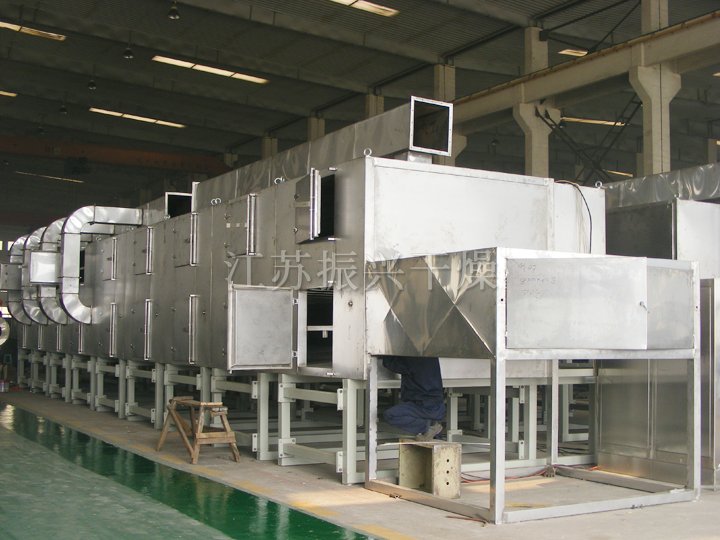

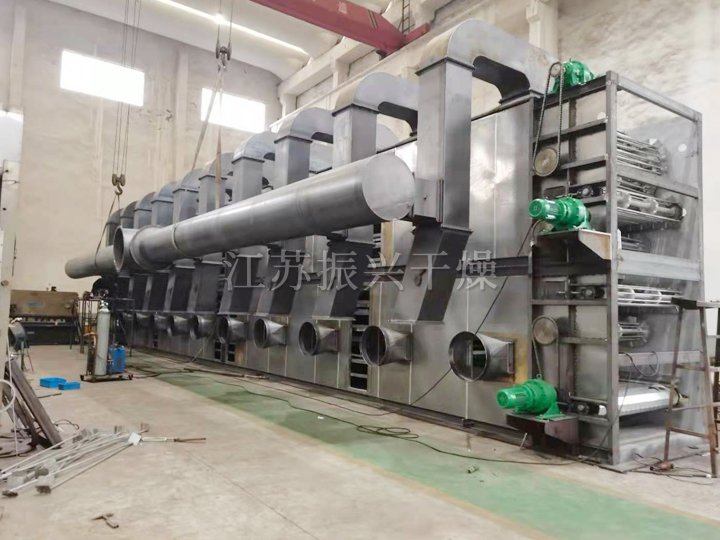

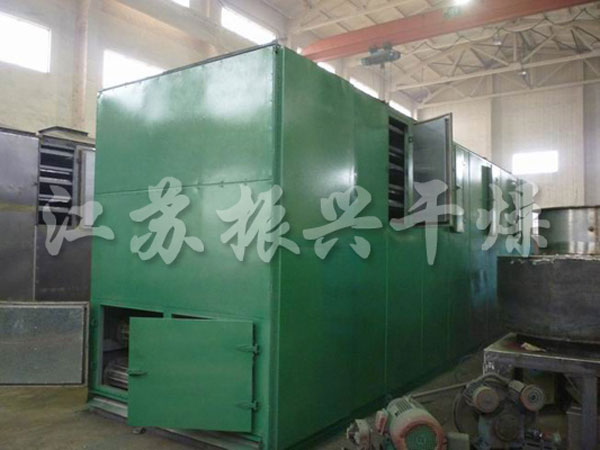

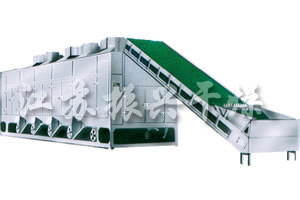

DW多层带式干燥机

产品概述：DW系列多层带式干燥机是成批生产用的连续式干燥设备，用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、催化剂、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适；该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点，对脱水滤饼类的膏状物料，…

在线咨询

产品详情图片集锦视频集锦

产品介绍
DW系列多层带式干燥机是成批生产用的连续式干燥设备，用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、催化剂、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适；该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点，对脱水滤饼类的膏状物料，需经造粒或制成条状后方可干燥。

概述
DWB系列多层带式干燥机适用于大规模生产干燥速率较低的难干燥物料，设备结构紧凑，占地面积小，操作简单，维护方便、运行稳定。可根据物料的干燥特性设计成不同的热风循环干燥形式，是热风循环烘箱的延伸和改进，广泛应用于冶金助剂、化工、食品、包装等领域。随着企业技术进步，产品技术含量的提高，多层带式干燥机已具备满足大生产、多元化、集中控制、连续生产的能力。具有高效、节能、易于管理的优势。
DW多层带式干燥机
技术规格

型号	DW3-1.2-8	DW3-1.2-10	DW3-1.6-8	DW3-1.6-10	DW3-2-8	DW3-2-8
单元数	4×3	5×3	4×3	5×3	4×3	5×3
带宽	1.2		1.6		2
干燥段长	8×3	10×3	8×3	10×3	8×3	10×3
铺料厚	10-80
使用温度(oC)	50-140
蒸汽压力(MPa)	0.2-0.8
蒸汽耗量 (kg/h)	360-600	420-720	450-840	480-960	480-960	630-1350
换热面积(m2)	816	1020	1056	1320	1344	1680
干燥强度 kg水/h	150-450	220-550	240-600	280-750	280-750	350-900
风机数量	14	17	14	17	14	17
内机总功率	30.8	37.4	42	51	56	68
设备总功率 (kw)	35.3	41.9	46.5	55.5	60.5	72.5
外形尺寸（L×W×H）	9.77×2.2×4.5	11.77×2.2×4.5	9.77×2.6×4.7	11.77×2.6×4.7	9.77×3.06×4.9	11.77×3.06×4.9
总重 kg	4800×3	5780×3	5400×3	6550×3	6350×3	7800×3

注：图中所示蒸发水量视物料干燥温度，铺料厚度及停留时间而定。

表1 DDW型三层干燥机基本参数

型号	单位	DDW3-1.2-8	DDW3-1.2-10	DDW3-1.6-8	DDW3-1.6-10	DDW3-2-8	DDW3-2-10
带宽	m	1.2		1.6		2
干燥段长	m	8	10	8	10	8	10
铺料厚	mm	10～50
使用温度	℃	50～120
蒸汽压力	mPa	0.2～0.5
水分蒸发量	kg/h	80～220	100～320	90～300	120～380	130～400	180～500
耗用蒸汽		≤2kg蒸汽/蒸发1kg水（对于蔬菜及中药饮片）
总功率	kw	21.2	21.2	21.2	22.7	22.7	22.7
外形尺寸（l×b×h）	m	11×1.6×2	12.5×1.6×2	11×2.0×2	12.5×2.0×2	11×2.4×2	12.5×2.4×2
重量 kg	kg	3000	4000	4400	4550	4300	6000
注：水分蒸发量以黄氏为蒸发介质。

表2 DDW型五层干燥机基本参数

型号	单位	DDW-5-1.2-8	DDW-5-1.2-10	DDW-5-1.6-8	DDW-5-1.6-10	DDW-5-2-8	DDW-5-2-10
带宽	m	1.2		1.6		2
干燥段长	m	8	10	8	10	8	10
铺料厚	mm	10～50
使用温度	℃	50～120
蒸汽压力	mPa	0.2～0.5
水分蒸发量	kg/h	100～250	120～350	110～320	140～400	150～450	200～550
耗用蒸汽		≤2Kg蒸汽/蒸发1kg水（对于蔬菜及中药饮片）
总功率	kw	21.2	21.2	21.2	22.7	22.7	22.7
外形尺寸（l×b×h）	m	11×1.6×2.7	12.5×1.6×2.7	11×2.0×2.7	12.5×2.0×2.7	11×2.4×2.7	12.5×2.4×2.7
重量	kg	3800	4780	4400	5550	5350	6800
注：水分蒸发量以黄氏为蒸发介质。

表3 DDW型七层干燥机基本参数

型号	单位	DDW7-1.2-8	DDW7-1.2-10	DDW7-1.6-8	DDW7-1.6-10	DDW7-2-8	DDW7-2-10
带宽	m	1.2		1.6		2
干燥段长	m	8	10	8	10	8	10
铺料厚	mm	10～50
使用温度	℃	50～120
蒸汽压力	mPa	0.2-0.5
水分蒸发量	kg/h	120～300	160～400	150～375	190～475	200～500	240～600
耗用蒸汽		≤2kg蒸汽/蒸发1Kg水（对于蔬菜及中药饮片）
总功率	kw	27	27	40.5	40.5	40.5	49
外形尺寸（l×b×h）	m	11×1.6×3.5	12.5×1.6×3.5	11×2.0×3.5	12.5×2.0×3.5	11×2.4×3.5	12.5×2.4×3.5
重量	kg	4800	5780	5400	6550	6350	7800
注：水分蒸发量以黄氏为蒸发介质。
